閉式冷卻塔應用實例

　　閉式冷卻塔是無數商業和工業過程冷卻中經常被采用的，一些實例如下：

　　·水源熱泵

　　·對特殊液體的冷卻

　　·獨立冷卻設備

　　·壓縮機套體冷卻、中間冷卻、后冷卻

　　·制冷主機

　　·機器套體冷卻

　　·自然冷卻應用

　　·感應爐冷卻

　　·數據處理中心

　　·單臺冷卻設備對多類負荷進行集中冷卻

　　·混合式蒸發式、干式冷卻

閉式冷卻的優點

　　對于用戶來說，由于閉式冷卻系統將工藝流體保持在一個清潔的閉式回路中，從而具有許多操作上和維護上的優勢。

　　·保證工藝流體不被污染

　　·降低結垢的可能性，將系統效率提高到大的程度

　　·降低系統能耗成本

　　·降低系統維護成本

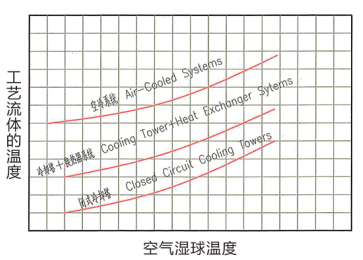

閉式冷卻比其它排熱形式的優點

　　·與開放式冷卻塔+熱交換器組合相比

　　更接近空氣濕球溫度，并減少了結垢現象，提高了工藝的效率。

　　·與空冷系統相比

　　工藝溫度降低了10-20℃，占用空間更小，能耗更低。

　　·與開式冷卻塔相比

　　不含污染物的閉式冷卻能夠大幅度的降低工藝過程中的結垢現象，從而確保在長期運行下恒定的工藝性能。

　　·與一次性用水系統相比

　　減少對環境的不良影響，節約95%的冷卻水。

　　·降低安裝費用，減少占地空間。

　　將冷卻塔和換熱器的功能有效的整合到單臺設備中，降低了管道和系統布置的復雜程度。

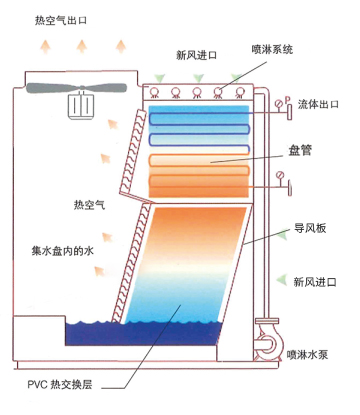

閉式冷卻塔工作原理圖

　　新風進口

　　冷卻后的噴淋水增加了水和較熱的工藝流體之間的溫度差，從而降低了盤管的尺寸，減少了盤管的連接點并減輕了盤管的重量。該特征更進一步減緩了在盤管表面形成結垢的趨勢，這是由于較低溫度的水在結垢后形成的合成物上提供了較高的溶解度。

　　流體出口

　　平行的氣流和水使傳統設計的設備在管子底部出現的能夠導致結垢的干點現象降低到低程度。

　　集水盤內的水

　　循環噴淋水從盤管上落至PVC換熱填料上，并于PVC換熱填料上由第二股新鮮空氣通過蒸發和濕熱式的熱傳導進行冷卻。

　　噴淋水泵

　　將流量小為6.5L/S的水通過水一泵打到盤管表面上，以確保主要的傳熱表面上連續浸潤的狀態，從而提高熱傳導率，并將結垢降低到低程度。

　　盤管

　　盤管段一方面通過新鮮空氣的蒸發冷卻作用來散熱，另一方面更大程度的通過預冷卻噴淋水的濕熱冷卻作用來散熱。降低盤管中蒸發冷卻的部分有助于減少盤管表面結垢的可能性。

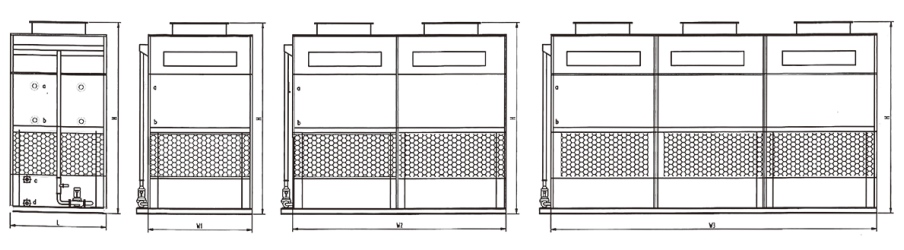

BHX系列復合流閉式冷卻塔江程參數表

　　注意：

　　1.該數據不可用于制造。本手冊中的數據只是在出版時有效的數據，在購買時要重新確認。

　　2.所有盤管接口的位置是大約的，不應使用此尺寸來預接管。

　　3.本數據表設計條件：濕球溫度28.2℃，進水溫度37℃，出水溫度32℃。

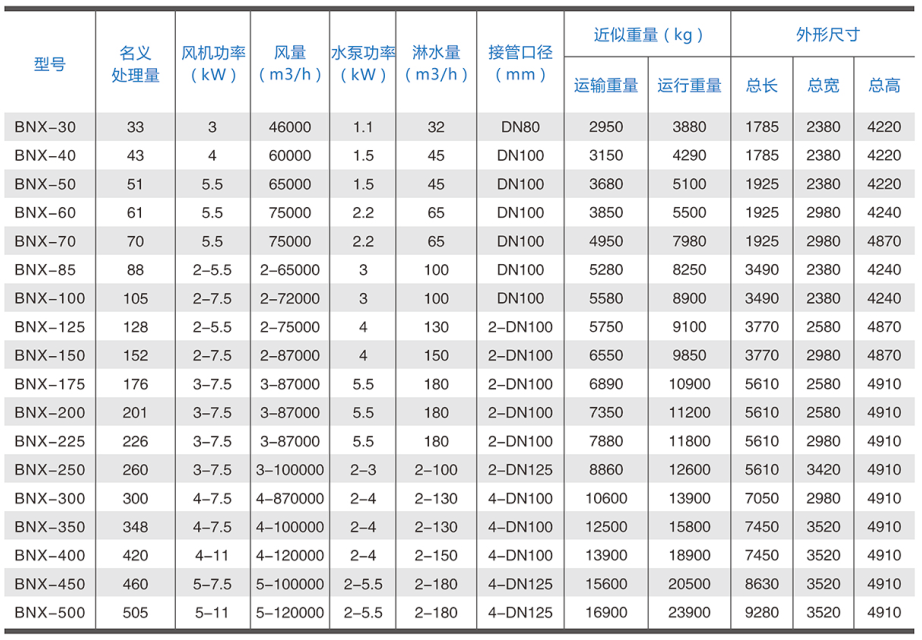

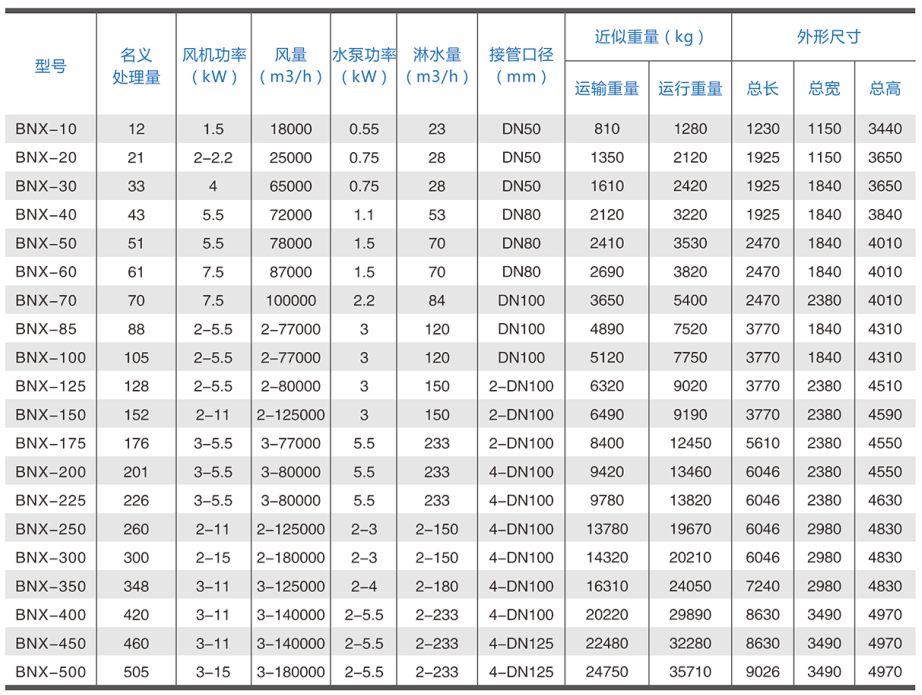

BNX系列逆流閉式冷卻塔工程參數表

　　注意：

　　1.該數據不可用于制造。本手冊中的數據只是在出版時有效的數據，在購買時要重新確認。

　　2.所有盤管接口的位置是大約的，不應使用此尺寸來預接管。

　　3.本數據表設計條件：濕球溫度28.2℃，進水溫度37℃，出水溫度32℃。

工程應用中的注意事項

　　·位置要求

　　閉式冷卻塔必須在進風口處供給充足的新鮮空氣。在設備的位置靠近墻壁或者位于密封空間時，必須采取相應措施以確保排除的高溫、飽和氣體不會發生轉向而直接流進進風口。

　　考慮流體的兼容性

　　冷卻塔所要冷卻的流體必須與盤管材質有兼容性。與盤管材質不兼容的流體會導致盤管腐蝕和破壞。某些特定的流體可能要求對盤管內側不定期的進行有壓清洗或機械式清洗。在這種情況之下，所提供的盤管必須在設計中考慮這方面的能力。

　　管路和閥門

　　管道的尺寸和安裝必須符合良好的管道設計規范。所有的管道必須采用管道吊架或者其他支撐裝置進行支撐，不得采用冷卻塔體進行支撐。如果系統設計中有必要將各個冷卻塔單元相互隔離時，也可考慮采用外部截止閥。

　　容量控制

　　大多數的閉式冷卻塔在平常的運行季節中隨環境濕球溫度工況的變化而變化，所以由于環境溫度變化而引起的流體溫度的偏差時就需要采用容量控制。

　　風機的周期性運行是容量控制的簡單方式，多應用于多風機或多單元設備的系統。在出水溫度控制要求不高的場合，風機周期性運行將可以滿足溫度控制的需要而且簡單易行。使用雙速風機可以增加能量控制的檔位數，與簡單的風機周期性運行方式相比，這種方案對于節能更有效。

　　注意：周期性的頻繁開停，會導致風機電機過熱，建議每小時的開停次數不能超過6次。

　　·閉式冷卻塔的防凍（特別重要）

　　·集水盤噴淋水的防凍

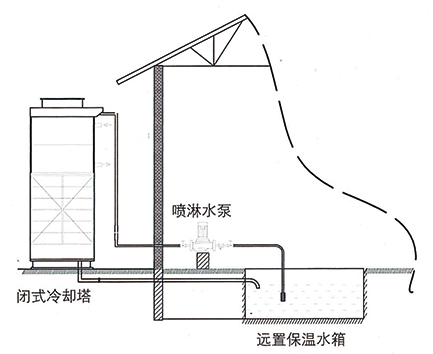

　　當溫度低于冰點，冷卻設備在停機情況下，水池內的水就必須采取防凍措施。應該提供進一步的結冰防護，將集水盤中的水排至室內的輔助水箱，或者通過浸沒式電加熱器、蒸汽加熱盤管或熱水盤管束來為配水盤中的水提供輔助加熱。

　　對于盤管的防凍

　　當環境溫度低于冰點時，即使循環水泵和風機不運行，工業流體設備也將有熱量損失。

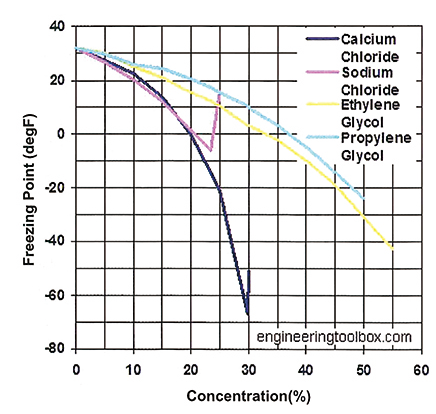

　　在循環流體沒有熱負荷的情況下，及時在全流量下也會發生盤管結冰現象。為了避免這種可能的結冰問題，可供選用的保護措施是很易于采用的。在系統允許的情況下，對于盤管結冰的佳保護措施就是采用防凍液，在無法采用防凍液時，系統可以設計成能夠滿足以下條件的形式：在循環流體中保持一定的熱負荷，以保證流出盤管的流體溫度不得低于7℃。

　　如不使用防凍液，可在盤管進出口設置放氣閥和排水閥，冬季停機時手動放空管內介質。

　　質量保證：請在購買本公司產品時，參見適用且在當時有效的保修書，并參考條件。
